Котел многотопливный CTC 2200 Trio

Стальной комбинированный котел, работающий как на твердом, газообразном и жидком топливе, так и на электричестве.

Котел CTC 2200 Trio - современный надежный и малогабаритный котел, предназначенный для отопления и горячего водоснабжения как загородных домов, так и других помещений бытового и производственного назначения.

Котел CTC 2200 Trio является современной отопительной системой, рассчитанной на высокие требования в отношении экономии потребления энергии, топлива, комфорта и экологичности.

Котел имеет стандартные направленные вверх подключения, что облегчает работы по монтажу.

Котел CTC 2200 Trio оснащен тремя ТЭНами общей мощностью 15,75 кВт, которые могут быть использованы, как дополнительный или резервный источник энергии.

Заданная температура теплоносителя постоянно поддерживается внутренней системой автоматики.

По желанию заказчика котел может быть дополнительно оснащен программирующим устройством, обеспечивающим работу отопительной системы в зависимости от уличной температуры.

Котел оборудован компактным теплообменным узлом, который обеспечивает необходимое количество горячей воды (730 л/час). Теплообменный узел легко доступен для техобслуживания и замены.

Котел CTC 2200 Trio имеет внутреннюю автоматику, которая:

В котле CTC 2200 Trio предусмотрен легкий доступ для очистки внутренних дымовых каналов.

Котел CTC 2200 Trio поставляется с утройством регулирования тяги (упаковано в агрегате), которое уменьшает потери в котле, а также снижает риск образования конденсата в дымоходе.



1. Отвод дымовых газов
2. Расширение
3. Очистной люк
4. Змеевик
5. Теплообменник ГВС
6. Люк загрузки твердого топлива
7. Отверстие под горелку
8. Керамический колосник
9. Тяговая заслонка
10. ТЭН
11. Зольник
12. Наполнение/Слив
13. Панель управления
14. Рабочий термостат (горелки)
15. Защитный термостат
16. Котловой термометр
17. Рабочий термостат (ТЭНы)
18. Тумблер вкл./выкл. циркуляционного насоса
19. Темблер вкл./выкл. горелки
20. Предохранитель
21. Место установки программатора

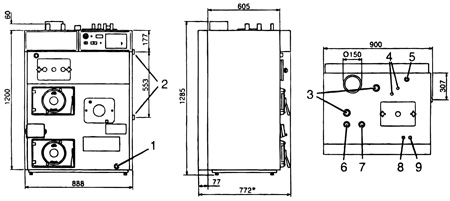

Габаритные размеры и подкючения

1. Сливное отверстие
2. Дополнительное подключение
3. Выход на расширительный бак    R 1/2"
4. Подключение змеевика ГВС   R 1"
5. Подключение дополнительного термодатчика R 1 1/4"
6. Подающая линия отопления    22
7. Обратная линия отопления     R 1/2"
8. Выход горячей воды   R 1"
9. Подача холодной воды    R 1"
